快速开始

5 步跑通 Darra PnSlave（PROFINET IO Device）：装驱动 → 启服务 → GUI 导出 GSDML → TIA 导入 → 写 I / 读 Q。

实时主路径是 SDK Connect()（无参）→ Start() 映射过程映像。没有用户周期；周期帧由驱动按 RT Class 1 收发。

环境​

项要求
系统Windows 10/11 x64，管理员权限
运行时.NET 8
网卡标准以太网卡（不要用 VMnet / TAP 当从站口）
工程软件西门子 TIA Portal V15.1 及以上

第 1 步：安装​

以管理员运行安装包：

安装包/安装包.exe

装完后目录默认是 C:\DARRA\Profinet_Slave（磁盘路径尚未改名，产品名是 Darra PnSlave）。

装了什么现网名字
NDIS 协议驱动DarraRT_Pnet.sys（绑卡协议名 DarraRT_Pnet）
Windows 服务DarraPnetService
GUI / 6 语言 SDK / 文档安装目录

安装包会自己走 netcfg 绑协议。不要手拷 .sys，也不要反复开关网卡。

第 2 步：启动服务​

sc.exe start DarraPnetService

服务管站名 / 网卡 / GSD 对应的运行配置。SDK 不下发配置。

备用控制面（GUI / 诊断，不是实时 IO）：

Invoke-RestMethod http://127.0.0.1:18840/api/status

端口 18840 固定。主站已在连时 不要 POST /api/stop，会拆数据面。

第 3 步：GUI 导出 GSDML​

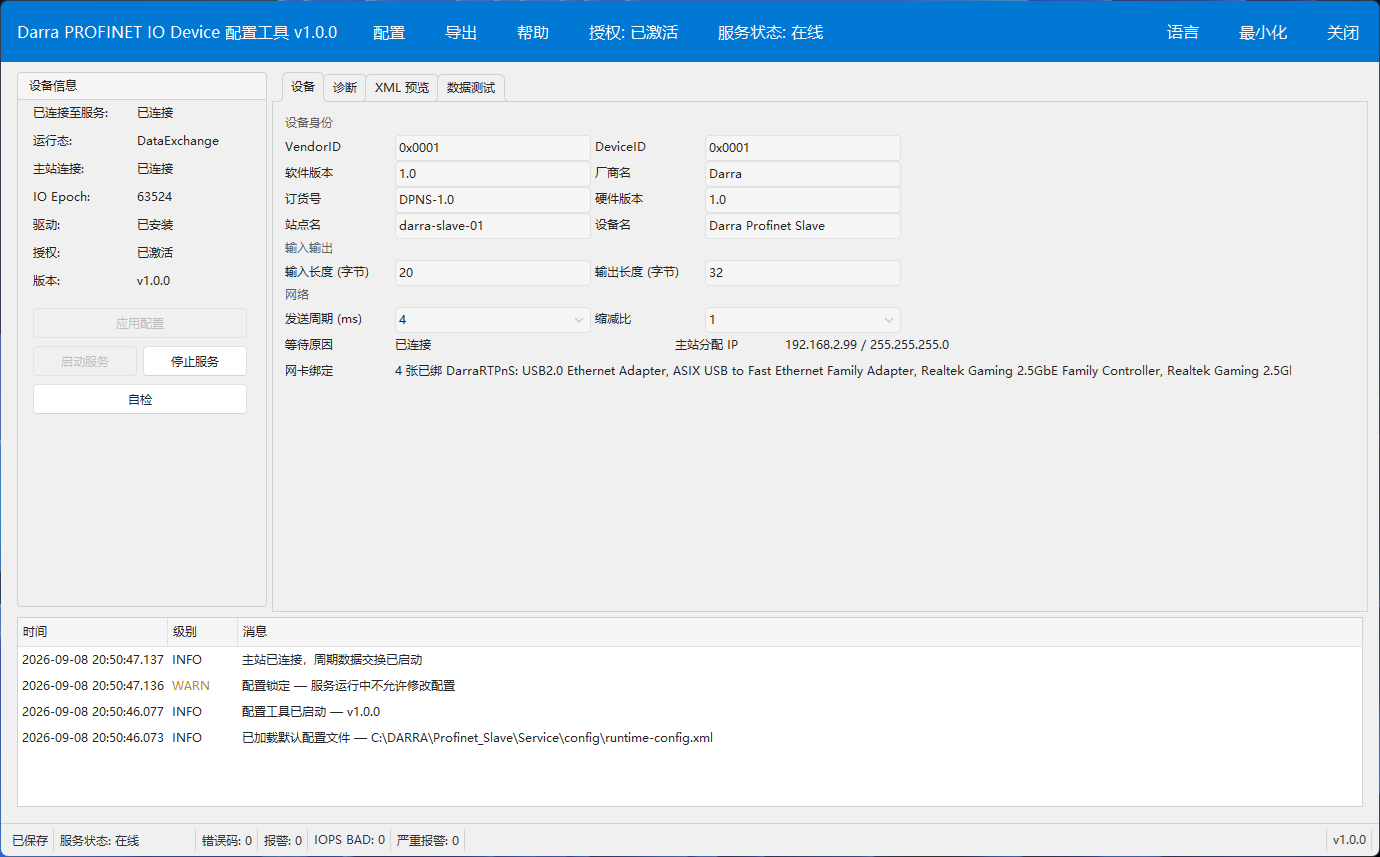

打开 GUI，配完设备 / 槽位 / 过程数据 / 报警后点「导出」：

文件给谁
device.gsdmlTIA Portal 导入
device.xml服务加载

站名必须和后面 TIA 里分配的设备名一致（规则见 TIA 导入）。

第 4 步：TIA 导入​

  1. TIA →「选项」→「管理 GSD 文件」→ 添加 device.gsdml
  2. 硬件目录找到 Darra PnSlave，拖进网络
  3. 分配设备名、IP、IO 控制器
  4. 编译并下载到 PLC

细节见 TIA 导入指南。

第 5 步：写 I / 读 Q​

主路径：Connect() 无参 → Start() 映射 GlobalIO → 写 I / 读 Q → Stop() 只卸映射。不传 host，不走 HTTP。

using DarraPnet.Pnet;

var pnet = DarraPnet.Connect();   // 实时实例，无参
pnet.Start();                     // 映射过程映像，不 POST /api/start

// I 只写：从站输出，设备 → 控制器
pnet.Write(new byte[] { 0x11, 0x22, 0x33, 0x44 });
pnet.WriteBool("I0.0", true);
pnet.WriteInt16("IW2", 0x3344);

// Q 只读：从站输入，控制器 → 设备
pnet.Read(out byte[] q);
pnet.ReadInt16("QW0", out short cmd);
pnet.ReadBool("Q0.0", out bool bit0);

pnet.Stop();                      // 只卸映射；在连不 POST /api/stop

测通：改从站输出 I，在控制器（或只读 Q）上看是否跟上。循环 IO 前 4 字节由主站同步，不要把 Q 抄回 I，也不要自己开用户周期线程。

区方向用法
I（I0.0 / IB0 / IW2 / ID4）设备 → 控制器只写
Q（Q0.0 / QB0 / QW2 / QD4）控制器 → 设备只读；写返回 NotSupported

其他语言同一条路径：C PnetServiceConnectRealtime、C++ PnetService::Connect()、Java / Python PnetService.connect()、Rust PnetService::connect()。入口见各语言 API 页。

WebAPI 备用：DarraPnet.Connect("127.0.0.1")，端口 18840，给 GUI / 报警 / I&M。实时 IO 不要走这条。

验证​

项判据
驱动netcfg -q DarraRT_Pnet 有输出
服务sc.exe query DarraPnetService 为 RUNNING
TIA硬件目录出现 Darra PnSlave，能分配站名 / IP
IO写 I → 主站过程映像变化；读 Q 能看到主站下发（前 4 字节为主站同步）

常见问题​

现象处理
服务起不来用 GUI 重导出 device.xml，确认服务加载的是这份
TIA 找不到设备见 TIA 导入
已组态但 Q 不变站名 / IP 是否与 TIA 一致；写的是 I 而不是 Q
写了 I，前 4 字节被改回去正常：前 4 字节是主站同步，不要抄 Q 回 I
周期抖RT Class 1 软实时，无 IRT
